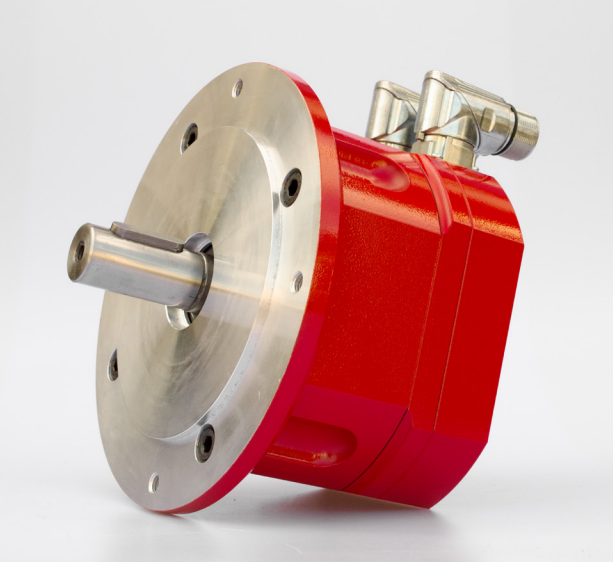

Mattke永磁同步无刷伺服电机MC系列

MC 17-BL型号无刷伺服盘式电机参数举例：

失速扭矩：2,1 Nm

峰值电压：330 V

堵转电流：2,1 A

额定电流：1,8 A

标称扭矩：1,8 Nm

标称功率：570 W

标称速度：3000 min-1

峰值速度：5000 min-1

峰值电流：8 A

电压常数：61 V/Krpm

扭矩常数：1 Nm/A

转子惯量：2,8 kg cm2

20°C 时的绕组电阻：8,6 Ohm

1 kHz 时的电感：16 mH

重量：4,2 公斤

Mattke永磁同步无刷伺服电机MC系列

Mattke 的 MCxx-BL 系列无刷伺服电机是永磁同步电机，电机设计为紧凑的安装形式。

该系列电机通过使用高质量材料实现了高功率密度。 出色的动态性能和高速度也是这些电机的特征。

标准版配有编码器； 电机也可根据要求提供增量或绝对编码器

该系列主要技术特点：

• 高温用稀土磁铁

• 8 极结构

• 正弦换向

• 带有 PTC 的集成热保护

• 可旋转的斜角连接器

• 紧凑的设计

• 高防护，表面光滑

• 性能

技术参数在以下条件下有效：

• 高环境温度 40°C

• 低环境温度 0°C

• 安装高度可达平均海平面以上 1000 m

• 绝缘等级 F

• 防护等级 IP65（轴除外）
