HIMMEL锯用电机KA62.01-L/2-G4K M20-LH用于不锈钢薄板驱动

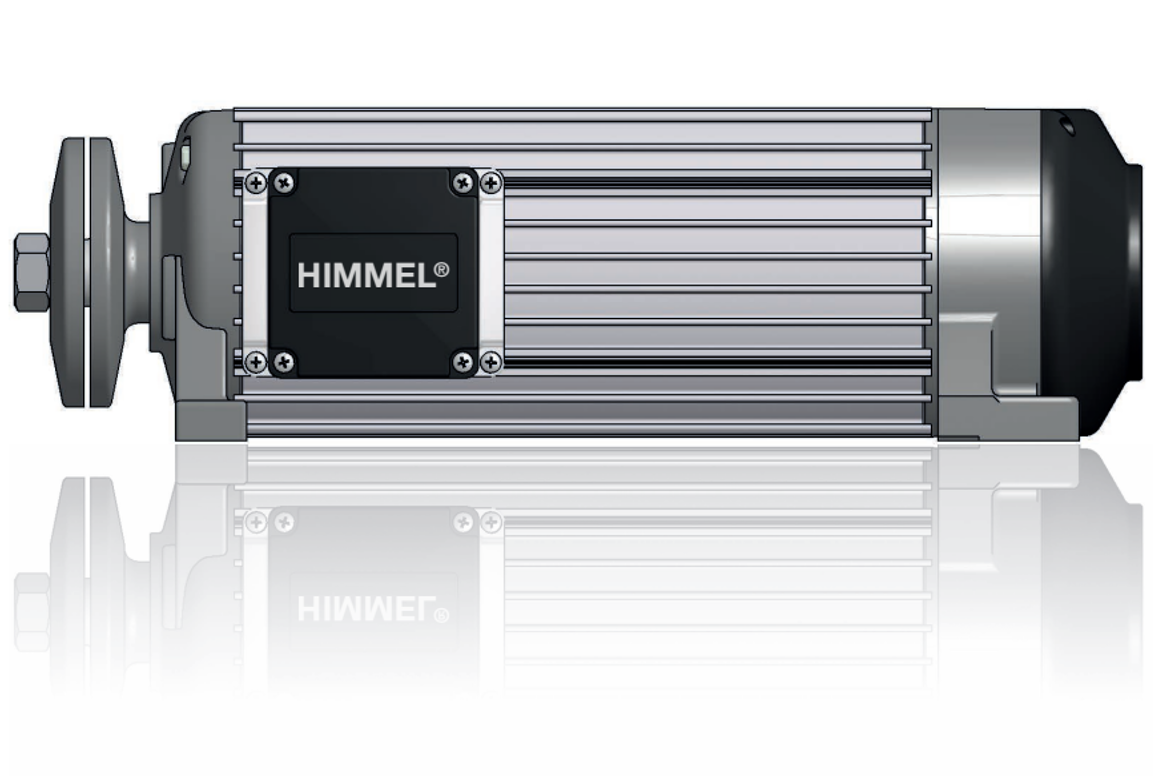

HIMMEL® 扁平电机

KA62.01-L/2-G4K M20-LH

K-型号系列/设计系列K62

类型/KA62.01-L/2-G4K

颜色/RAL 7031 蓝灰色

- - 机械数据/机械数据 - --

安装位置B3

安装面/单侧脚部加工

中心高度63

轴承 AS / 轴承-AS (DE)简单轴承 / 简单轴承

轴承 BS / 轴承-BS (NDE) 简单轴承

防护等级IP54

输出参数

轴径[mm]30

轴长[mm]58（中心脚孔至工具起点）

轴螺纹M20-L.H.

K型法兰盘 Ø/法兰外径 [mm]90

K型工具宽度 [mm]0 – 3

旋转方向 [顺时针]

认证CE

相数3~

标称功率[千瓦]2.5

工作制类型S6-60%

极数/2

电机额定转速。 [1/分钟；转速]2770

标称电压[V]230/400

标称频率[Hz]50

标称电流In [A]9.5/5.5

接线S100 (D/Y)

功率因数 0.86

绝缘等级F

绕组保护/电机保护器PTC160°C

电源类型/额定频率下的逆变器工作模式

- - 电气连接 -

连接方式 接线盒/端子盒

接线盒材质：铝

接线盒位置1B

KK 螺钉连接/压盖(2x)-M20x1.5

通风类型E - 自通风

风扇/塑料风扇

制动器类型G4K[3Nm]

制动器供电电压 [V] 206-255

制动器电源/交流电源/单相电源

环境温度 / Ta [°C] -20/+40

主要功能：

Himmel扁平电机是扁平设计的单相和三相异步电动机，由于其紧凑且节省空间的结构，适用于铣削，钻，锯，机加工或研磨设备，满足对驱动准确性和性能的要求，是简单机器系统经济可靠的驱动解决方案的合适选择。经过设计，即使是在恶劣的条件下，Himmel的扁平电动机也可以稳定地运行。

Himmel电机的轴通道都有间隙或迷宫密封。这些密封可防止灰尘和异物进入轴承系统。

基本配置：

用于锯、钻、铣以及木材、金属、玻璃和塑料部件的加工的三相扁平鼠笼电机，可选配刹车

同步转速3000

输出功率：0.6-1.2KW

特性：

结构紧凑

防护等级 IP54

驱动侧和风扇侧的迷宫式密封

带有一体式风扇的自冷却

可以组合变频器

电压可自由选择

可以使用加强轴承

可选配置：

机电制动器 [5Nm]

绕组保护 PTC 或 PTO (WT)

可定制的轴端

防护等级 IP66

可选配HSK夹紧系统

提供弹簧夹头、夹紧螺母和安装工具

可选配速度变送器

可选配不锈钢轴

可选配冷凝器装置

可选配增强的防雨保护
