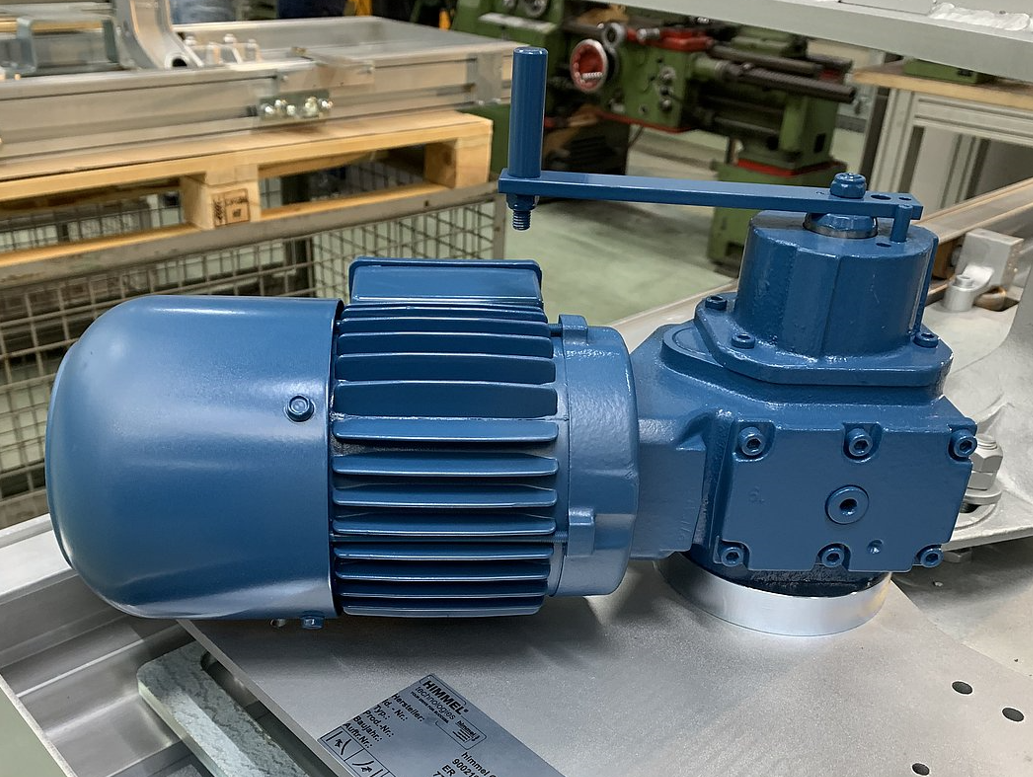

HIMMEL蜗轮蜗杆马达SA01-M1C6/4可以选配电磁制动器和速度监控

HIMMEL 蜗轮蜗杆马达

变速箱类型：SA01-M1C6/4

输出速度[1/min；转速]：32.50/49.20//39.00/59.30

翻译/比率 [i]: 29.50

颜色：RAL 7011 铁灰色

腐蚀性类别/防腐蚀：C1：i.A.a. DIN EN ISO 12944-2 / HN716.21

漆层厚度[µm]: 60-80

防护等级：IP55

设计/安装位置：H-04-A

输出扭矩[Nm]：12.9/11.4//10.8/9.5

旋转方向：右[CW]

输出轴变速箱/输出轴[mm;英寸]: H14x80

变速箱轴承/轴承：指定轴承

油类型：CLP PG 460 合成油

油量[l]: 0.11

轴材质：ST60-2

变速箱密封/密封：轴密封圈（WDR）/轴密封圈

标记/批准|标识/认证：CE

极数：6/4

标称频率/标称频率[Hz]: 50//60

标称电压[V]：380-440//380-480

电路/接线：S302//S302 (Y/Y//Y/Y)

标称功率[kW]: 0.09/0.12//0.09/0.12

电机额定转速。 [1/分钟；转速]：960/1450//1150/1750

标称电流In[A]:0.50/0.65//0.45/0.52

功率因数 / 功率因数：0.60/0.63//0.62/0.73

KK位置/接线盒位置：3C

KK版/接线盒类型：铝/铝

绕组保护/电机保护器：WT 160°C

电机输出轴[mm；英寸]：V11x24.5

封口电机：普通

隔离等级/绝缘等级：F

职责类型：S1

风扇：塑料

主要功能：

Himmel扁平电机是扁平设计的单相和三相异步电动机，由于其紧凑且节省空间的结构，适用于铣削，钻，锯，机加工或研磨设备，满足对驱动准确性和性能的要求，是简单机器系统经济可靠的驱动解决方案的合适选择。经过设计，即使是在恶劣的条件下，Himmel的扁平电动机也可以稳定地运行。

Himmel电机的轴通道都有间隙或迷宫密封。这些密封可防止灰尘和异物进入轴承系统。

基本配置：

用于锯、钻、铣以及木材、金属、玻璃和塑料部件的加工的三相扁平鼠笼电机，可选配刹车

同步转速3000

输出功率：0.6-1.2KW

特性：

结构紧凑

防护等级 IP54

驱动侧和风扇侧的迷宫式密封

带有一体式风扇的自冷却

可以组合变频器

电压可自由选择

可以使用加强轴承

可选配置：

机电制动器 [5Nm]

绕组保护 PTC 或 PTO (WT)

可定制的轴端

防护等级 IP66

可选配HSK夹紧系统

提供弹簧夹头、夹紧螺母和安装工具

可选配速度变送器

可选配不锈钢轴

可选配冷凝器装置

可选配增强的防雨保护
