maxonA-max有刷直流电机279120电机齿轮箱组合紧凑高效现货供应

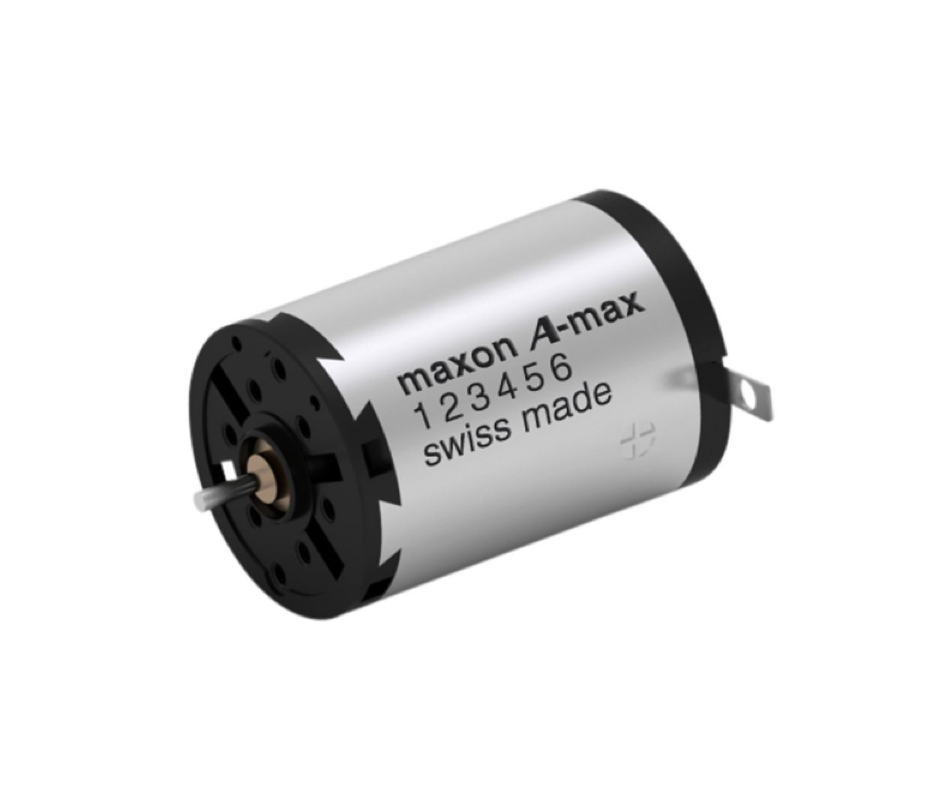

A-max 32 Ø32 mm, 石墨电刷, 15 Watt, 带端子

额定电压值

额定电压 36 V

空载转速 5830 rpm

空载电流 25.3 mA

额定转速 4100 rpm

额定转矩（最大连续转矩） 37.1 mNm

额定电流（最大连续负载电流） 0.66 A

堵转转矩 127 mNm

堵转电流 2.17 A

最大效率 80 %

特征值

相间电阻 16.6 Ω

相间电感 2.43 mH

转矩常数 58.3 mNm/A

转速常数 164 rpm/V

转速/转矩斜率 46.6 rpm/mNm

机械时间常数 21.4 ms

转子惯量 43.8 gcm²

热参数

外壳-环境热阻 7.5 K/W

绕组-外壳热阻 2.1 K/W

绕组热时间常数 17.7 s

电机热时间常数 791 s

环境温度 -20...+85 °C

绕组最高允许温度 +125 °C

机械参数

轴承类型 Waelzlager

最大允许转速 6000 rpm

轴向间隙 0.12 - 0.22 mm

径向间隙 0.025 mm

最大轴向载荷（动态） 7.6 N

最大轴向压配合力（静态） 110 N

（静态，支撑轴） 0 N

最大径向载荷 32 N, 5 mm（距离法兰）

其它参数

极对数 1

换向片数量 13

重量 211 g

主要功能：

maxon A-max电机配备性能强大的铝镍钴永磁铁，及无铁芯的maxon绕组，特点是无磁性顿转扭矩，电磁干扰小，稳定可靠。

基本配置：

maxonA-max32有刷直流电机maxon279120电机齿轮箱组合：

行星齿轮箱  GP 32 A Ø32 mm, 0.75 - 4.5 Nm, 金属材质

电机 A-max 32 Ø32 mm, 石墨电刷, 15 Watt, 带端子

行星齿轮箱 GP 32 A Ø32 mm, 0.75 - 4.5 Nm, 金属材质

一般数据

齿轮箱类型 GP

外径 32 mm

版本 标准型号

齿轮箱数据

减速比 411 : 1

绝对减速比 359424/875

最大电机轴直径 4 mm

级数 4

最大连续转矩 4.5 Nm

瞬时允许输出转矩 6.5 Nm

输出端相对于输入端的旋转方向 =

最大效率 60 %

空载下齿轮箱平均背隙 1 °

惯量 0.7 gcm²

齿轮箱长度（L1） 49.8 mm

最大连续输出功率 7.5 W

最大瞬时输出功率 9.4 W

技术参数

输出端轴承 球轴承

径向间隙 最大0.14 mm, 5 mm（距离法兰）

轴向间隙 最大 0.4 mm

最大径向载荷 200 N, 10 mm（距离法兰）

最大轴向载荷（动态） 120 N

最大轴向压配合力 120 N

最大连续输入转速 6000 rpm

最大瞬时输入转速 6000 rpm

建议温度范围 -20...+100 °C

扩展温度范围 -40...+100 °C

高温高压灭菌次数 0

重量 226 g
