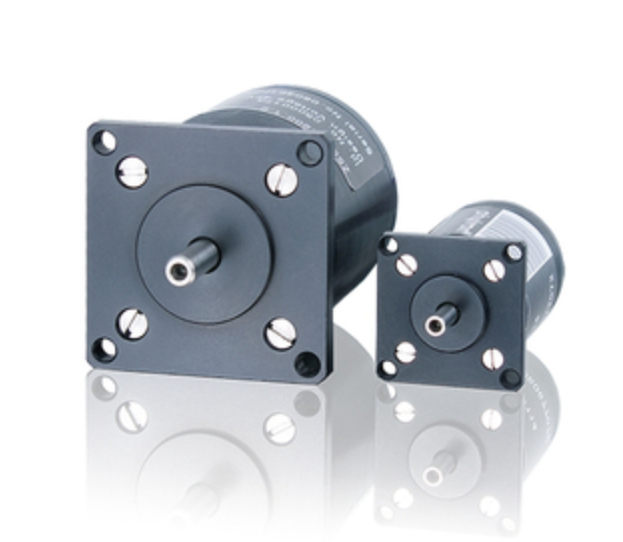

Phytron_ZSH87/1挑战性工业环境应用低共振选配永磁制动器

Phytron_ZSH87/1型号参数举例：

型号：ZSH 87/1

双极电流：2.3A

单极电流：1.6A

电阻（每绕组）：3Ω

电感（每绕组）：6mH

保持转矩：1.8 mNm

制动扭矩：0.026mNm

转动惯性：0.65*10-4 kg m2

轴承轴向载荷：180N

轴承径向载荷：280N

质量：1.7KG

总长度：60.5mm

边长：86mm

主要功能：

用于单极或双极控制模式的 2 相混合式步进电机;

保持扭矩从 0.45 到 17 Nm;

直径 ZSH：57 至 107，NEMA 兼容;

步数/转：200，步距角：1.8°；

保护模式：IP54、IP68 根据要求；

允许的表面温度：-30 °C 至 +80 °C（短时间可达 100 °C）

基本配置：

带制动器的步进电机：用于 24 VDC 电源的永磁制动器；

带编码器的步进电机：分辨率 50、200 或 500 线，2 或 3 通道；

带编码器和电机制动器的步进电机；

带低背隙行星齿轮的步进电机：1 级、2 级或 3 级，减速比从 3:1 到 512:1 。

可选配置：

自由线端或接线盒

双轴

齿轮箱

马达刹车

编码器
