Phytron ZSH系列特殊环境步进电机

ZSH 57/1 1.4A版本型号参数举例：

型号：ZSH 57/1

双极电流：1.4A

单机电流：1A

电阻（每绕组）：5.5Ω

电感（每绕组）：9mH

保持转矩：0.45 mNm

制动扭矩：0.01mNm

转动惯性：0.125*10-4 kg m2

轴承轴向载荷：80N

轴承径向载荷：150N

质量：0.6KG

总长度：90mm

边长：56.5mm

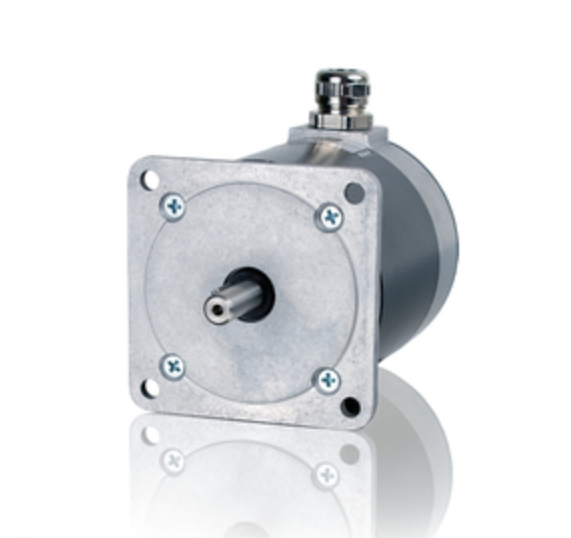

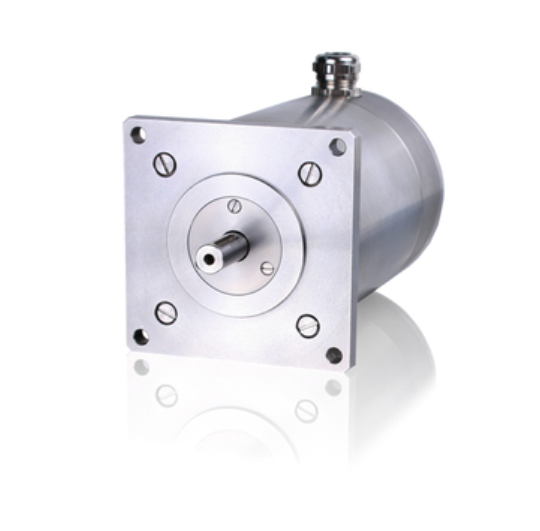

Phytron ZSH系列特殊环境步进电机

ZSH 步进电机以其坚固的外壳和高强度电缆密封套而令人信服。 使用 IP68 选项，电机防水深度可达 10 m。

扩展温度范围，ZSH 步进电机不仅具有非常平衡的特点，具有最大定位精度的平稳和低共振运行性能，而且还具有可选的扩展环境温度范围 -30 至 +80 °C（最高可达 100 °C）。

扩展：

• 带制动器的步进电机：用于 24 VDC 电源的永磁制动器

• 带编码器的步进电机：分辨率 50、200 或 500 线，2 或 3 通道

• 带编码器和电机制动器的步进电机

• 带低背隙行星齿轮的步进电机：1 级、2 级或 3 级，减速比从 3:1 到 512:1

应用：

能源生产、农业技术和汽车

沼气厂

标签技术

工业3D打印

装配自动化

海上深钻技术

深钻技术

用于单极或双极控制模式的 2 相混合式步进电机

保持扭矩从 0.45 到 17 Nm

直径 ZSH：57 至 107

NEMA 兼容

步数/转：200，步距角：1.8°

最低保护模式：IP54、IP68 根据要求

允许的表面温度：-30 °C 至 +80 °C

（短时间可达 100 °C）

可选配置：

尺寸和绕组：参见数据表

自由线端或接线盒

双轴

齿轮箱

马达刹车

编码器
